YAW-5000J-30000J微機控制電液伺服壓剪試驗機

YAW-5000J-30000J微機控制電液伺服壓剪試驗機

產品名稱:YAW-5000J-30000J微機控制電液伺服壓剪試驗機

上架時間:2014.2.12

品牌名稱:時代

售前咨詢: 400-860-1787

產品優勢:

全國試驗機國家銀質獎

全國國家級企業技術中心

全國博士后流動站

全國防靜電自動化線路板生產線

企業優勢:

通過ISO-9000標準認證

全國先進的試驗機制造基地(68000平米)

試驗機出口量高

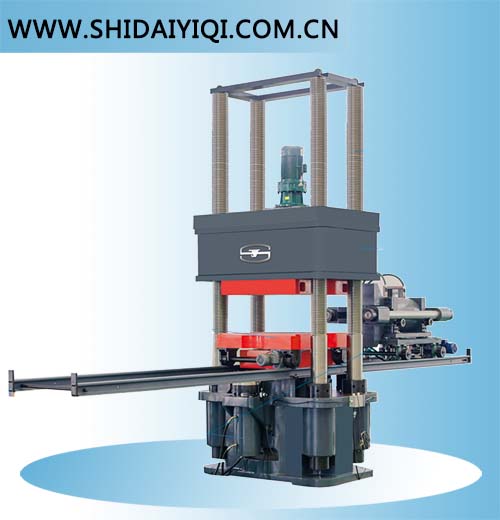

   YAW-5000J、YAW-10000J、YAW-15000J、YAW-20000J、YAW-30000J微機控制電液伺服壓剪試驗機采用油缸下置式、四立柱結構,機架剛度強度高,變形小,滿足公路、鐵路橋梁板式、盆式、球型支座的檢測要求,試驗空間無級可調,方便不同高度的試驗需求。采用試金自主研發的專有多通道閉環協調加載電液伺服控制系統,微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持,自動采集并儲存數據、繪制曲線,自動打印試驗報告,計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠,是交通、建材、冶金、航空、航天、大專院校、科研單位等理想的試驗設備。

   采用下置式柱塞油缸、四絲杠框架式主機,試驗空間無級可調,方便不同高度的試驗需求。整機剛度高,變形量小,測量數據準確無誤;底座、橫梁采用整體鑄造結構,其結構布筋分布合理,工件剛度大,外型美觀大方,保證整個零件安全可靠;橫梁為可移動式,能實現試驗空間的無級調整,除了滿足橡膠支座的試驗外,增加相應的輔具,還能做一些較大試樣的壓縮試驗;

   剪切系統由剪切油缸、前后橫梁、兩側拉杠、剪切中間抽板、上下摩擦板、頂塊、連接銷、剪切小車等組成。采用雙作用伺服缸施加試驗力,由剪切小車支撐,浮動油缸調整橫向剪切的垂向高度。剪切小車升降調整加載裝置水平位置,保證剪切力值的準確性,提高檢測精度。雙作用伺服油缸、連接拉杠、摩擦板、剪切小車、浮動油缸和導軌等構成橫向剪切系統。

   轉角系統采用雙作用伺服油缸施加力,并固定在垂向主機的底座上。雙作用伺服油缸、轉角板、球面桿和支承座等構成轉角系統;根據不同大小的試樣,可以更換球面桿的長短附具,以滿足不同試件厚度的試驗要求。

   依據標準為《JT/T 4-2004公路橋梁板式橡膠支座》、《GB/T17955-2009橋梁球型支座》、《JT/T391-2009公路橋梁盆式支座》、《TB/T 2331-2013鐵路橋梁盆式橡膠支座》、《TB/T1893-2006鐵路橋梁板式橡膠支座》、《GB20688.4-2007橡膠支座第4部分:普通橡膠支座》。

垂向加載部分
技術指標/試驗機部位 YAW-5000J YAW-10000J YAW-15000J YAW-20000J YAW-30000J
垂向最大試驗力(kN) 5000 10000 15000 20000 30000
試驗力示值相對誤差 ≤示值得±1%
試驗力測量范圍 1%-100%Fn
壓縮空間 900 1500 1500 1500 1500
活塞空載最大速度(mm/min) 50 40 40 40 40
活塞行程 150 300 300 300 300
位移測量范圍 0-150 0-300 0-300 0-300 0-300
位移測量精度 ±1%
變形測量 四只光柵式數字位移傳感器測量試樣垂向變形
四只光柵式數字位移傳感器測量試樣徑向變形
變形測量范圍 0-50mm(垂向變形)、0-20mm(徑向變形)
上下壓板尺寸(長*寬)(mm) 700*800 1050*1050 1200*1200 1350*1350 1500*1500
橫梁升降速度(mm/min) 170 200 200 200 200
主機外形尺寸約(長*寬*高)mm 4100*1145*3200 7000*1900*4900 7600*2340*5000 800*2340*5150 9000*2500*5300

橫向剪切部分
技術指標/試驗機型號 YAW-5000J YAW-10000J YAW-15000J YAW-20000J YAW-30000J
剪切最大試驗力(kN) 1000 2000 3000 4000 6000
試驗力示值相對誤差 ≤示值得±1%
試驗力測量范圍 2%-100%Fn
活塞行程 200 200 300 300 300
位移測量范圍 0-200 0-200 0-300 0-300 0-300
位移測量精度     ±1%
變形測量 兩只光柵式數字位移傳感器測量試樣橫向剪切變形;
變形測量范圍 0-150mm

轉角部分
技術指標/試驗機型號 YAW-5000J YAW-10000J YAW-15000J YAW-20000J YAW-30000J
轉角最大試驗力(kN) 300 600 1000 1500 2000
試驗力示值相對誤差 ≤示值得±1%
試驗力測量范圍 4%-100%Fn
活塞行程 150 150 200 200 200
位移測量范圍 0-150 0-150 0-200 0-200 0-200
位移測量精度 ±1%
變形測量 四只光柵式數字位移傳感器測量試樣變形(用徑向的四只傳感器)
變形測量范圍 0-20mm
