YAW-J10000J微機控制電液伺服多功能結構試驗機

YAW-J10000J微機控制電液伺服多功能結構試驗機

產品名稱:YAW-J10000J微機控制電液伺服多功能結構試驗機

上架時間:2014.2.12

品牌名稱:時代

售前咨詢: 400-860-1787

產品優勢:

全國試驗機國家銀質獎

全國國家級企業技術中心

全國博士后流動站

全國防靜電自動化線路板生產線

企業優勢:

通過ISO-9000標準認證

全國先進的試驗機制造基地(68000平米)

試驗機出口量高

   YAW-J10000J微機控制電液伺服多功能結構試驗機的研制成功,完成了建筑結構試驗從試樣研究到結構研究的飛躍,成功的在世界上首先實現了“跟動加載”的試驗方式,同時實現了6個控制通道和15個測量通道的數據采集與閉環控制,整機重量、試驗空間、加載方式的多樣性。跟動控制的實現和微動檢測裝置的工程應用都為國內試驗機之最,是建筑結構試驗的一個新的里程碑。

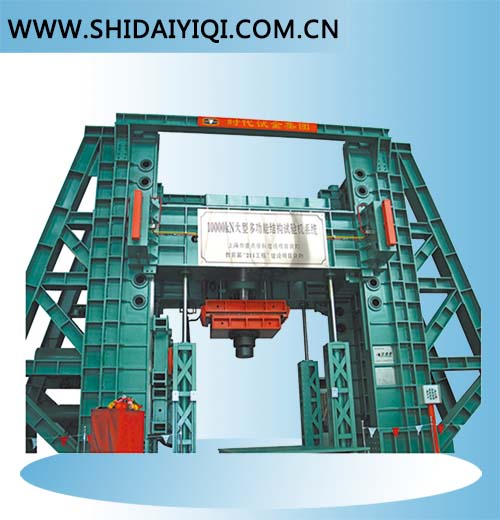

   10000kN微機控制電液伺服壓力試驗機主機采用雙門式框架結構,橫梁可沿立柱上下運動以調整試驗空間,空間調整好后,穿銷固定。10000kN垂向主作動器通過一組直線導軌安裝于橫梁中間的承載板下方。當試樣受水平推力時,主作動器可沿推力方向跟動,以保證垂向力始終垂直施加。

   3000kN和1500kN水平加載裝置分別通過一組直線導軌與左立柱聯接,當試樣同時受垂向試驗力時,3000kN個1500kN水平加載裝置可分別沿立柱上下跟動,以保證垂向力始終垂直施加。1500kN輔助垂向作動器安裝在右立柱的內測,加載位置可調整,主要進行梁、板等小噸位試驗。

   電液伺服油源可為主機上的10000kN垂向主作動器、3000kN、1500kN水平作動器以及相關的跟動作器提供液壓動力,其關鍵零部件——電液伺服閥、低噪音高壓內嚙合齒輪泵均為原裝進口,保證了系統高品質的性能和耐久性。

   自主研制的多通道PC機控制器,具有6個控制通道和15個采集通道,實現了試驗力、活塞位移、協調加載、主動跟動等的閉環控制;全中文控制軟件包采用了計算機虛擬儀器技術,試驗力、試驗力峰值、活塞位移及試驗曲線可屏幕顯示;控制模式智能設置專家系統使用戶具有了自主設置控制模式的能力,同時還可提供數據處理和試驗報告打印。

   該機主要用于建筑結構領域內柱、梁、板、墻、節點、框架等的機械性能試驗。廣泛應用與建筑結構設計、制造領域,是一種理想的生產、科研和教學試驗設備。

技術指標/試驗機部位 垂向加載部分
最大試驗力 10000kN
試驗力測量范圍 1%-100%Fn(100-10000kN)
試驗力測量精度 ≤示值的±1%
油缸空載最大速度 40mm/min
油缸最大行程 300mm
位移測量范圍 0-300mm
位移測量精度 ≤±1%
變形測量分度值(mm) 0.001(垂直變形),0.001(徑向變形)
變形測量 四只光柵式數字位移傳感器測量試樣垂直變形
四只光柵式數字位移傳感器測量試樣徑向變形
變形測量范圍 0-50mm(垂直變形)、0-20mm(徑向變形)
試驗調整空間 0-1500mm
試驗最大空間 1500mm
上壓板尺寸 1050mmx1050x160mm
小車壓板尺寸 1050mmx1050x160mm
等速試驗力控制范圍 0.5kN/s-25kN/s
等速位移控制范圍 0.5mm/min-40mm/min

技術指標/試驗機部位 橫向剪切部分
最大試驗力 2000kN
試驗力測量范圍 2%-100%Fn(40kN-2000kN)
試驗力準確度 ≤示值得±1%
油缸最大行程 20mm
油缸空載最大速度 60mm/min
位移測量范圍 0-200mm
位移測量精度 ≤±1%
變形測量分度值(mm) 0.001
變形測量 兩只光柵式數字位移傳感器測量試樣橫向剪切變形
變形測量范圍 0-150mm
變形測量精度 ≤±1%F.S
摩擦板尺寸 1050mm*1090mm*30mm
剪切板尺寸 1050mm*1535mm*30mm

技術指標/試驗機部位 轉角部分
最大轉角定出力 600kN
試驗力測量范圍 4%-100%Fn(24kN-600kN)
試驗力準確度 ≤示值得±1%
油缸最大行程 150mm
油缸空載最大速度 0-60mm/min
位移測量范圍 0-150mm
位移測量精度 ≤±1%
變形測量范圍 0-150mm(用垂向的四只傳感器)
變形測量分度值 變形測量分度值:0.001mm
變形測量精度 ≤±1%
