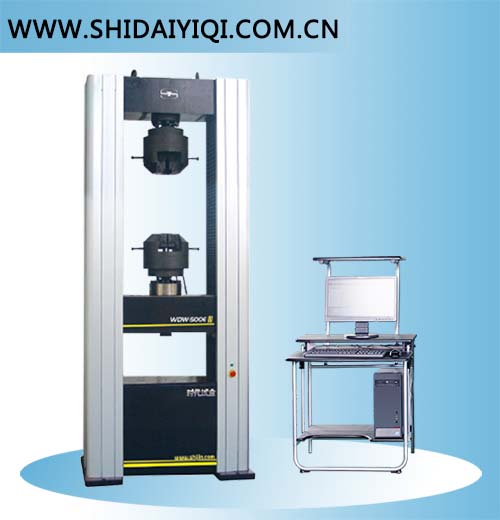

WDW-500E/600E微機控制電子萬能試驗機
產品名稱：WDW-500E/600E微機控制電子萬能試驗機
上架時間：2014.1.23
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國試驗機國家銀質獎
• 全國國家級企業技術中心
• 全國博士后流動站
• 全國防靜電自動化線路板生產線
企業優勢：
• 通過ISO-9000標準認證
• 全國先進的試驗機制造基地（68000平米）
• 試驗機出口量高
WDW-500E/600E微機控制電子萬能試驗機采用雙空間結構、鋁合金外罩，上空間拉伸、下空間壓縮及彎曲。電子萬能試驗機主機部分由導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，傳動部分安裝在工作臺下部，負荷傳感器安裝在中橫梁上面，外罩包住導向立柱和滾珠絲杠副。交流伺服電機通過精密減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現對試樣的加荷與卸載。該結構保證機架具有足夠的剛度，同時實現高效、平穩傳動。主機關鍵件在加工中心上加工，保證了整機的幾何精度，采用E5級滾珠絲杠副提高了整機的傳動精度。
1.交流伺服驅動器和交流伺服電機，性能穩定、可靠，調速比可達1：100000。
2.具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
3.電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制的穩定性，試驗數據準確性。
.jpg){kind=small}
| 技術指標/試驗機型號 | WDW-500E/600E |
| 特點 | 采用進口伺服系統和伺服電機，全數字化測量控制系統 |
| 最大試驗力（kN） | 500/600 |
| 主機剛度（kN/mm） | 1000 |
| 主機精度 | 主機所有重要零部件均采用日本進口大型加工中心加工，保證試驗機的精度 |
| 精密滾珠絲杠精度 | 16μm/300mm E級所有精密滾珠絲杠副均為磨削加工 |
| 試驗力測量范圍 | 最大試驗力的2%—100%/0.4%—100% |
| 試驗力準確度 | 優于示值的±1%（精密級為±0.5%） |
| 試驗力分辨力 | 最大試驗力的1/300000 |
| 變形測量范圍 | 0.2—100%FN |
| 變形測量準確度 | 在引伸計滿量程的0.2%—100%范圍內，優于示值的±1%（精密級為±0.5%） |
| 位移分辨力 | 0.001mm |
| 力控速率控制范圍 | 0.005—5%FN |
| 力控速率控制精度 | 速率<0.05FN/s時，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%、±1%設定值內 |
| 變形速率控制范圍 | 0.005—5%FN |
| 變形速率控制精度 | 速率<0.05FN/s時，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%設定值內 |
| 位移速率控制范圍 | 0.005mm/min—250mm/min |
| 位移速率控制精度 | 速率<0.01mm/min時，設定值在±1%以內；速率≥0.01mm/min時，設定值在±0.2%內 |
| 恒力、恒變形、恒位移控制范圍 | 0. 5—100%FN/s |
| 恒力、恒變形、恒位移控制精度 | 設定值在≥10%FN時，設定值的±0.01%以內；設定值＜10%FN時，設定值的±1%以內 |
| 拉伸行程（mm） | 650 |
| 試驗空間寬度（mm） | 600 |
| 主機外形尺寸（mm） | 1150×770×2717 |
| 附具形式 | 標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具 |
| 電控系統安裝方式 | 底置式 |
| 質量（kg） | 2800 |
| 電機功率 | 5 |
| 整機形式 | 落地式 |
